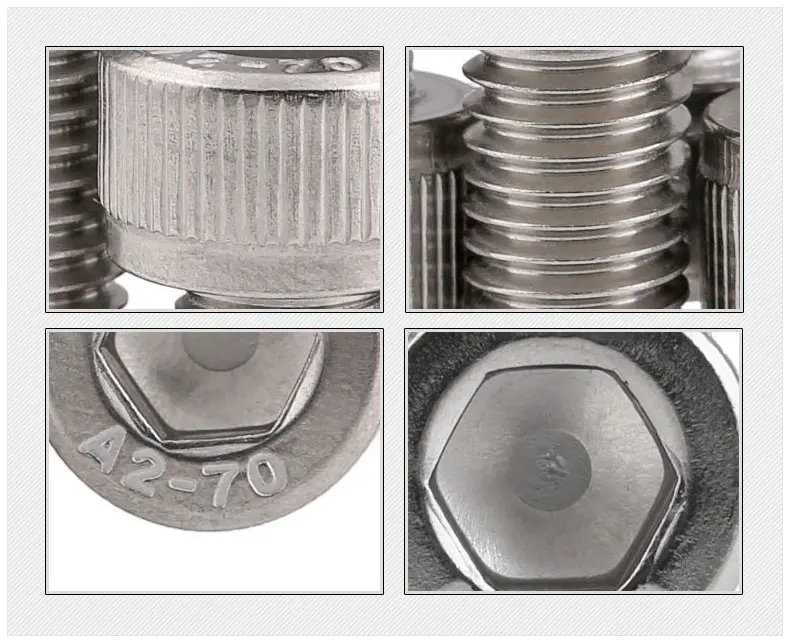

[M5] DIN912 304 Нержавеющая сталь с внутренним шестигранником M5* 6/8/10/12/16/20/25/30/40-150

1 заказ

120 руб.

Описание


Примечание: следующие значения для одиночного пакетного ручного измерения, есть определенная ошибка, будьте внимательны pat или обратитесь в службу поддержки клиентов!							Установка: мм
Номинальный диаметр D	Крупный шаг P	Dk		K		S		T Мин
Номинальный диаметр D	Крупный шаг P	Макс	Мин	Макс	Мин	Макс	Мин	T Мин
M1.4	0,3	2,74	2,46	1,4	1,26	1,36	1,32	0,6
M1.6	0,35	3,14	2,86	1,6	1,46	1,56	1,52	0,7
M2	0,4	3,98	3,62	2	1,86	1,56	1,52	1
M2.5	0,45	4,68	4,32	2,5	2,36	2,06	2,02	1,1
M3	0,5	5,68	5,32	3	2,86	2,58	2,52	1,3
M4	0,7	7,22	6,78	4	3,82	3,08	3,02	2
M5	0,8	8,72	8,28	5	4,82	4,095	4,02	2,5
M6	1	10,22	9,78	6	5,7	5,14	5,02	3
M8	1,25	13,27	12,73	8	7,64	6,14	6,02	4
M10	1,5	16,27	15,73	10	9,64	8,175	8,025	5
M12	1,75	18,27	17,73	12	11,57	10,18	10,025	6
M14	2	21,33	20,67	14	12,57	12,21	12,032	7
M16	2	24,33	23,67	16	15,57	14,21	14,032	8
M18	2,5	27,33	26,67	18	17,57	14,21	14,032	9
M20	2,5	30,33	19,67	20	19,48	17,23	17,05	10
M22	2,5	33,39	32,61	22	21,48	17,23	17,05	11
M24	3	36,36	35,61	24	23,48	19,28	19,065	12
M27	3	40,39	39,61	27	26,48	19,28	19,065	13,5
M30	3,5	45,39	44,61	30	29,48	22,28	22,065	15,6
