BEITIAN Новая 3-18 в антенна GNSS, gps/ГЛОНАСС/Beidou/Galileo, Корс ГНСС 3D дроссельное кольцо антенна, RTK gps система, TNC-K, BT-379
Информация о продукте
BT-379 GNSS полнодиапазонная дроссельная антенна имеет многоспутниковую навигацию и позиционирование, включая Beidou B1/B2/B3, gps L1/L2/L5, GLONASS L1/L2, GALILEO E1/E2/E5/E6 и т. д. уникальный дизайн корпуса дроссельной системы обеспечивает отличную защиту от многоканальных помех. Антенна Подходит для измерения, определения направления, синхронизации, навигации и других приложений. Он широко используется в справочных станциях, мониторинг деформаций, предсказание землетрясений, передача спутниковых сигналов и других местах. BT-379 GNSS дроссельная антенна может быть установлена на кораблях, автомобилях или различных зданиях.
Технические характеристики
Фазовый центр является стабильным и точность достигает уровня миллиметра.
Многоканальное подавление сигнала может быть эффективно осуществлено дроссельное кольцо структуры.
Антенна обладает высоким коэффициентом усиления на низком подъеме и сильной возможностью отслеживания для малогабаритных спутниковых сигналов, что обеспечивает чувствительность приема спутниковых сигналов.
Низкий уровень усиления шума высок, и кабель может достигать 100 м.
Структура Radome может эффективно обеспечить водонепроницаемость, защиту от снега и загрязнения, подходит для длительной работы на открытом воздухе.
Пассивная антенна
ПолосGps
L1/L2/L5ГЛОНАСС
G1/G2Бэйдоу
B1/B2/B3GALILEO
E1/E2E5a/E5b/E6
Коэффициент усиления на ЗенитL1≥6. 5
L2≥5. 5
L5≥5. 5L1≥6. 5
L2≥6. 0B1≥6. 5
B2≥6. 5
B3≥6. 0E1, E2≥6. 0
E5a, b≥5. 5
E6≥5. 5
ПоляризацииRHCP
Горизонтальное покрытие360 °
Выход сопротивление50Ω
Выход КСВН<1,5
Осевой коэффициент на Зенит<1.5dB
Фаза-точность центра1 мм или более
Низкая Шум усилитель
Усиление (дБ)50±2
Выход КСВН≤2. 0
Шум (дБ)≤1. 8
Задержка дифференциальной передачи≤5ns
Напряжение питания (VDC)3,0-18,0 в
Ток поставки (мА)≤50
Механические характеристики
Размер (мм)φ379mm * 291 мм
Вес (кг)6,0
РазъемTNC-K
Класс защиты от попадания влаги и пылиIP67
Операционной Защита окружающей среды
Операционной Температура-45 ~ + 85℃
Для хранения Температура-55 ~ + 85℃
Влажность95% без конденсации
Какие особенности антенны 3D дроссельное кольцо?
Он предназначен для покрытия gps, BDS, GLONASS, Galileo всех частотных систем, можно широко использовать в геодезировании, авиационной, Корс станции, управления, военной и тяжелой конструкции механического контроля и т. д.
Особенности:
1. фазный центр может достигать субмиллиметра, высокой стабильности и повторяемости.
2. advanced 3D дроссельное кольцо дизайн, может лучше контролировать мультидорожное воздействие спутниковых сигналов.
3. с низким подъемом и высоким коэффициентом усиления, он имеет сильную способность отслеживания для низкого уровня спутникового, для того чтобы обеспечить достаточно количество спутниковых сигналов для измерительной системы.
4. LNA обладает высоким коэффициентом усиления, который обеспечивает работу с длинным кабелем более 100 метров.
5. Специальная вода и пыленепроницаемый дизайн для обеспечения абсолютного уплотнения частей ядра, и способен на долгое время работы на открытом воздухе.

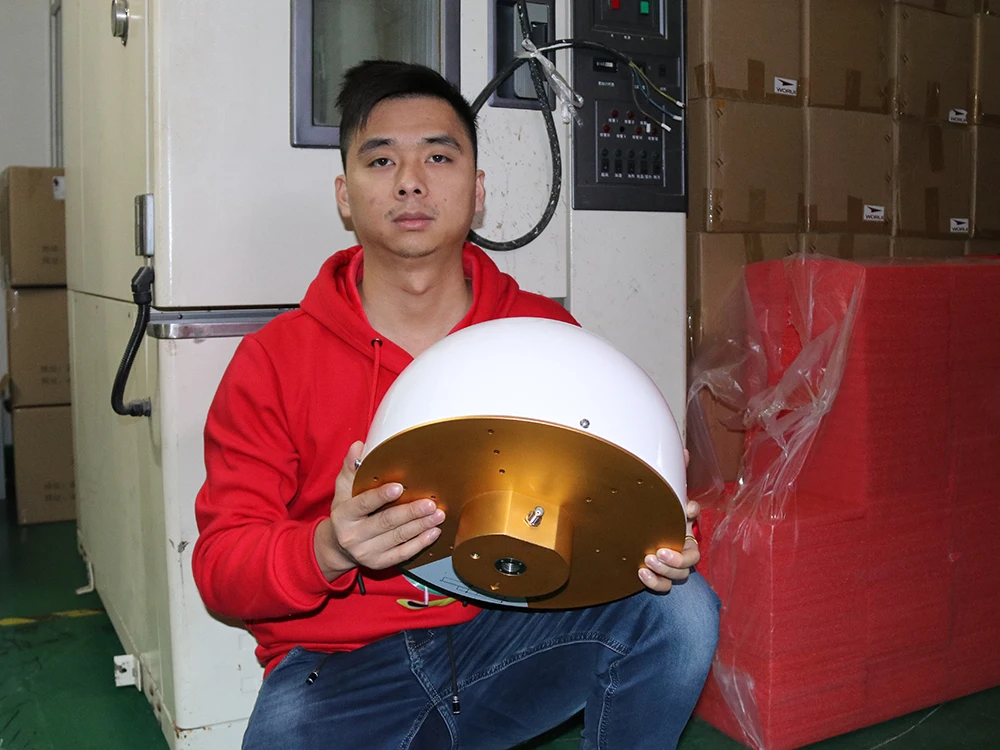

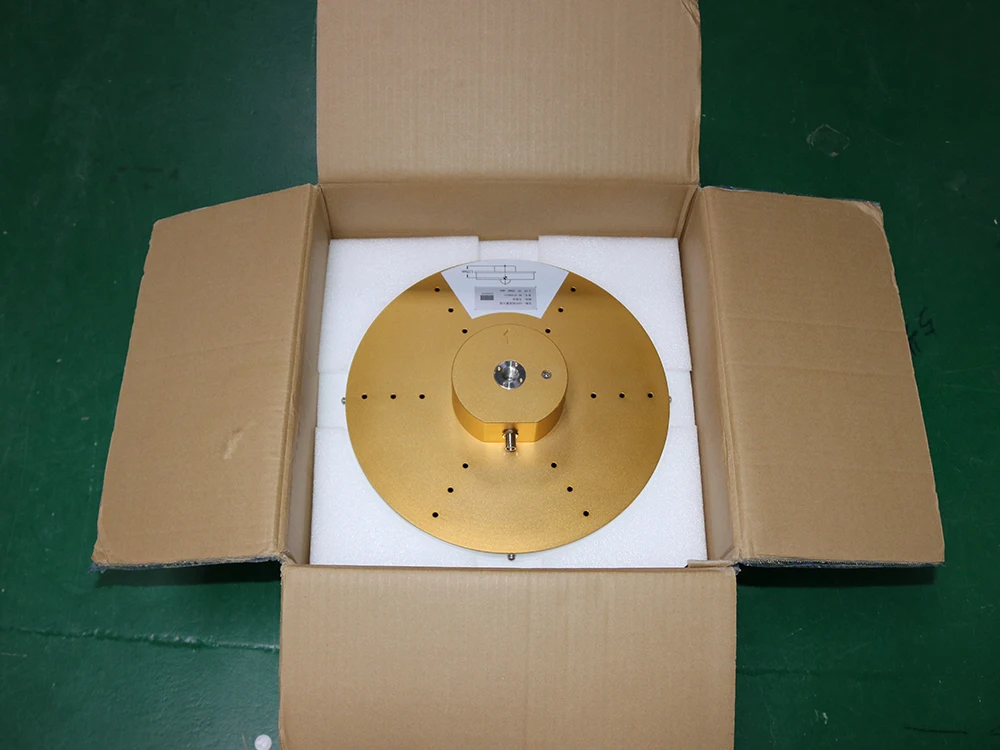

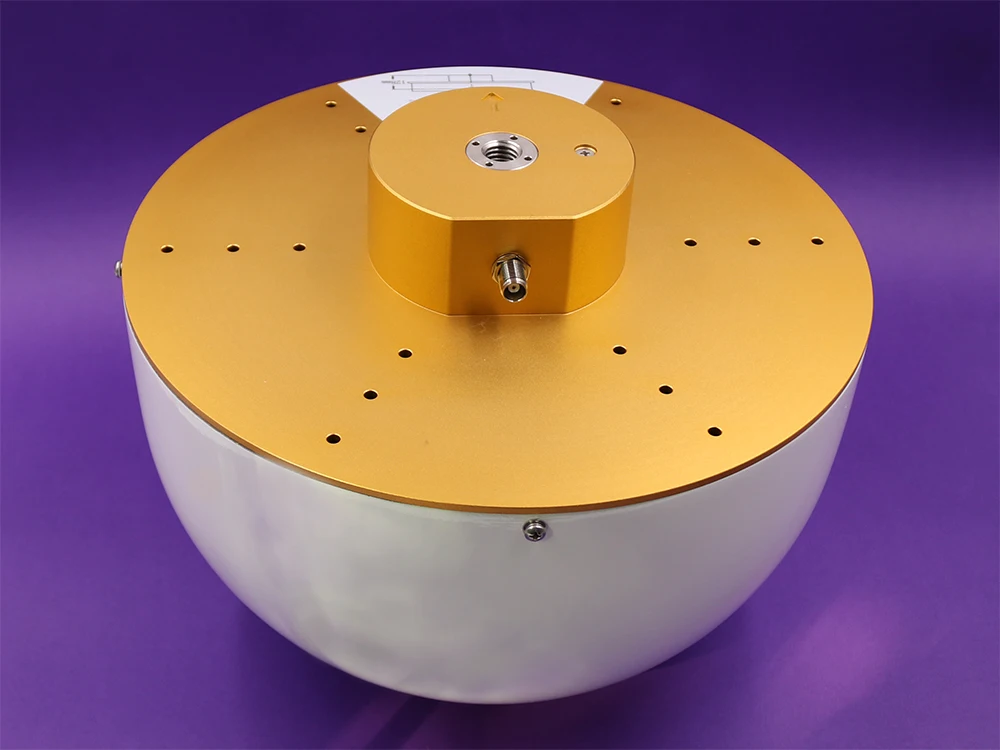

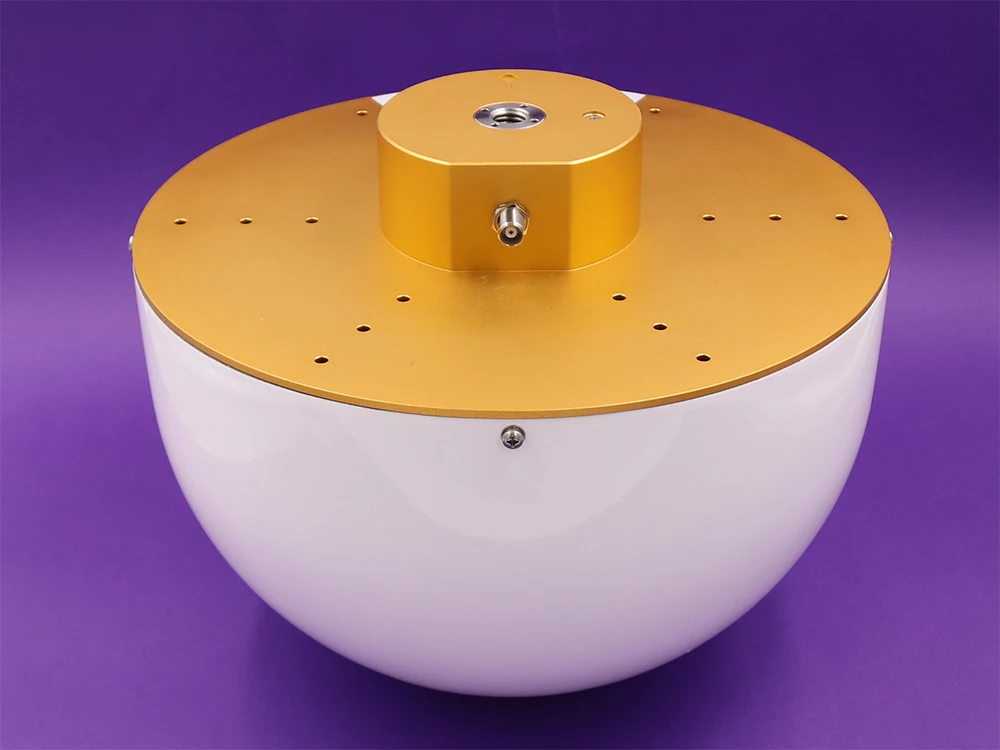

Цельнокроеное платье GNSS 3D дроссельное кольцо антенна
