Описание

IC: CC1101
Частота: 433 МГц
Мощность: 10dBm
Расстояние: 1,0 km
Интерфейс: SPI

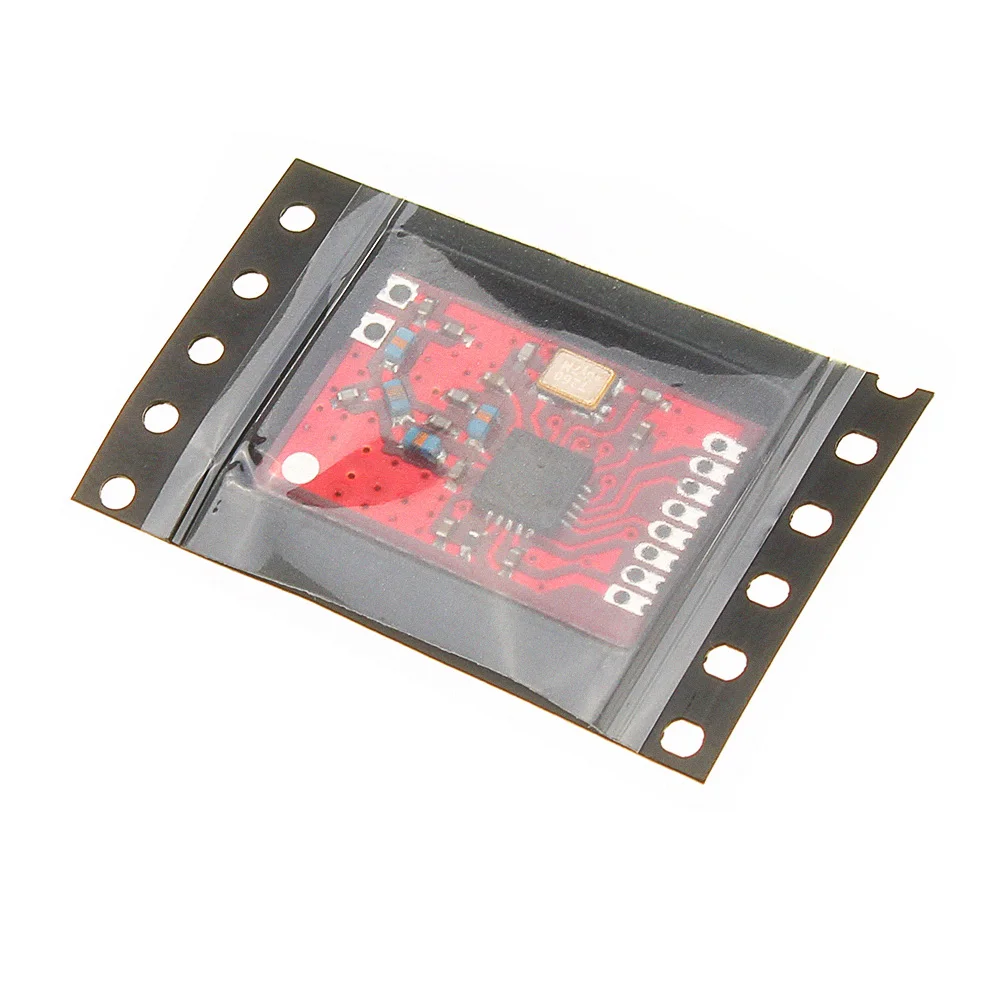

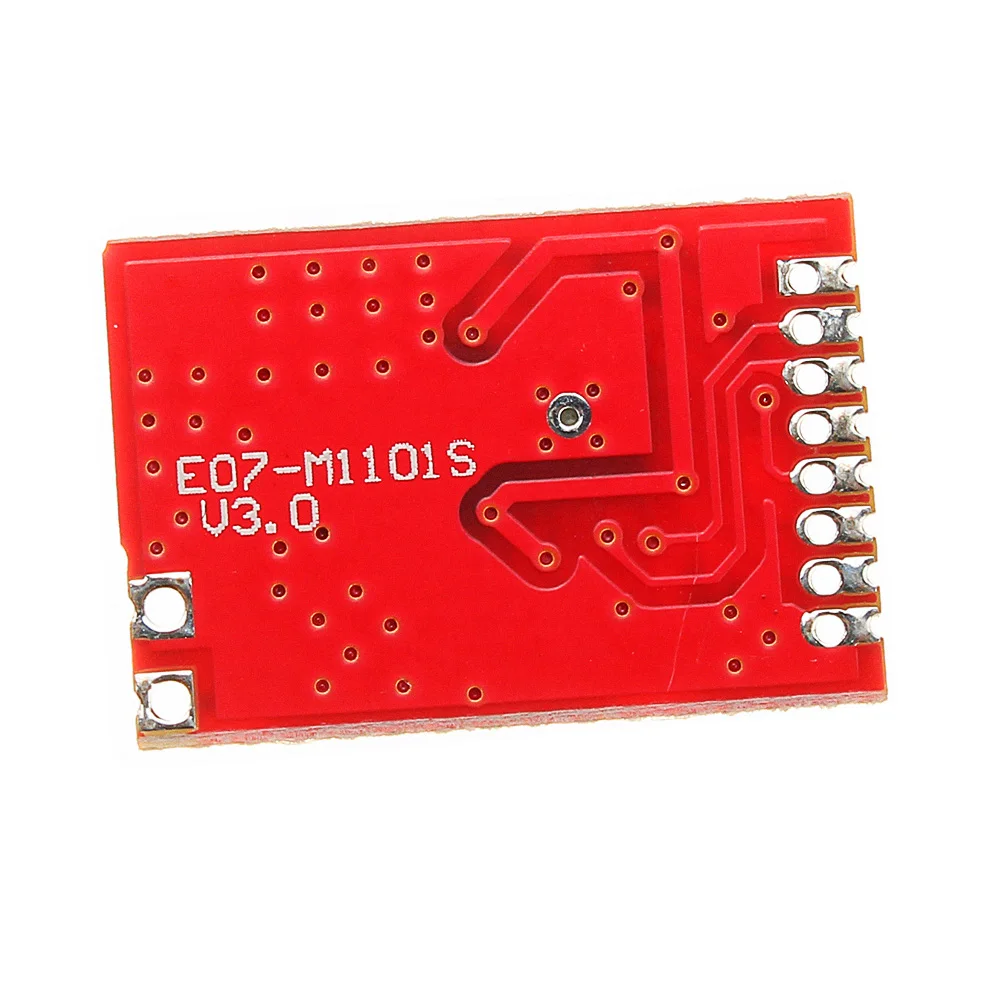

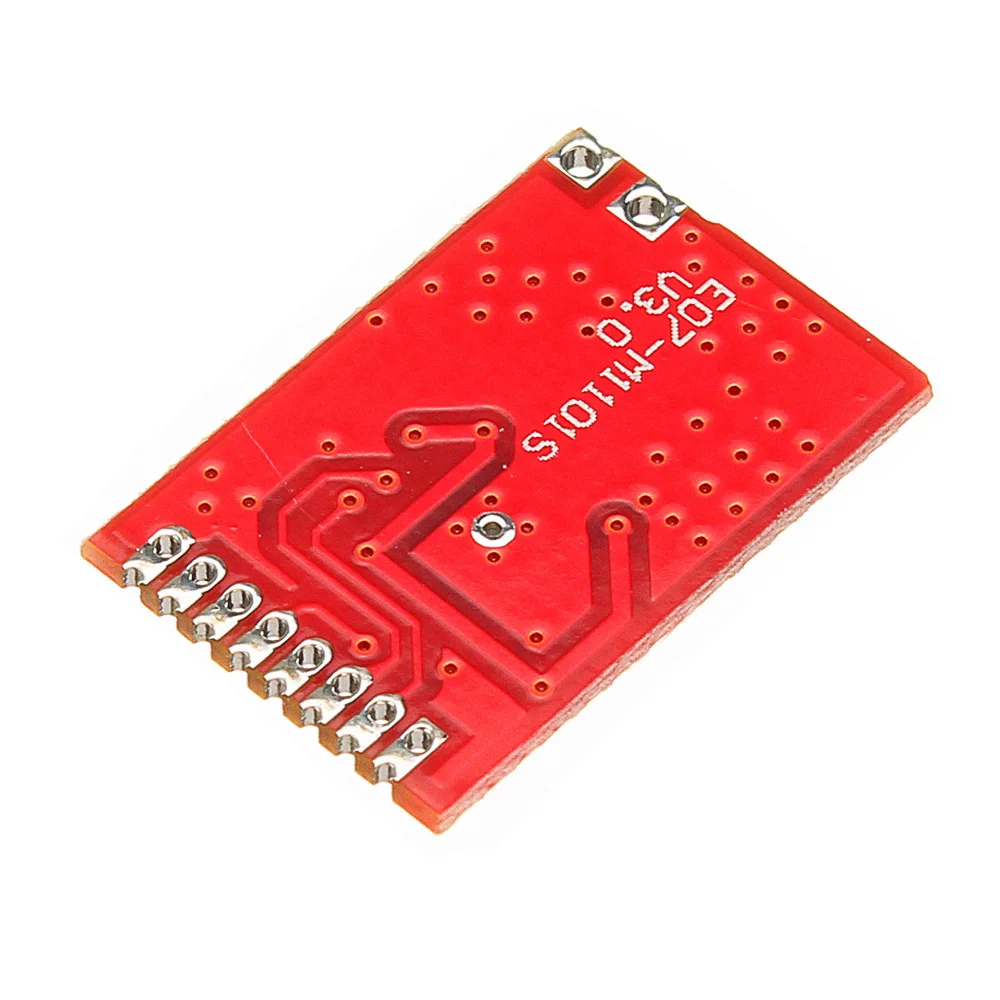

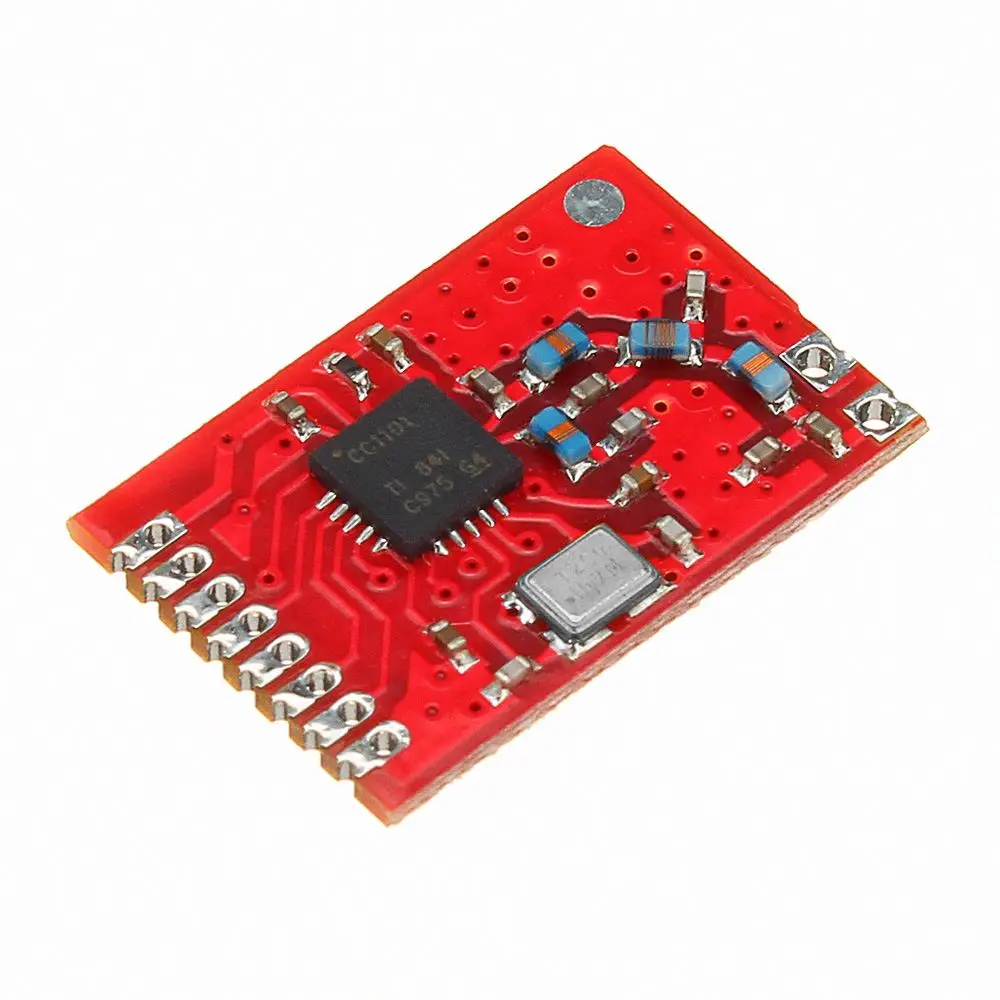

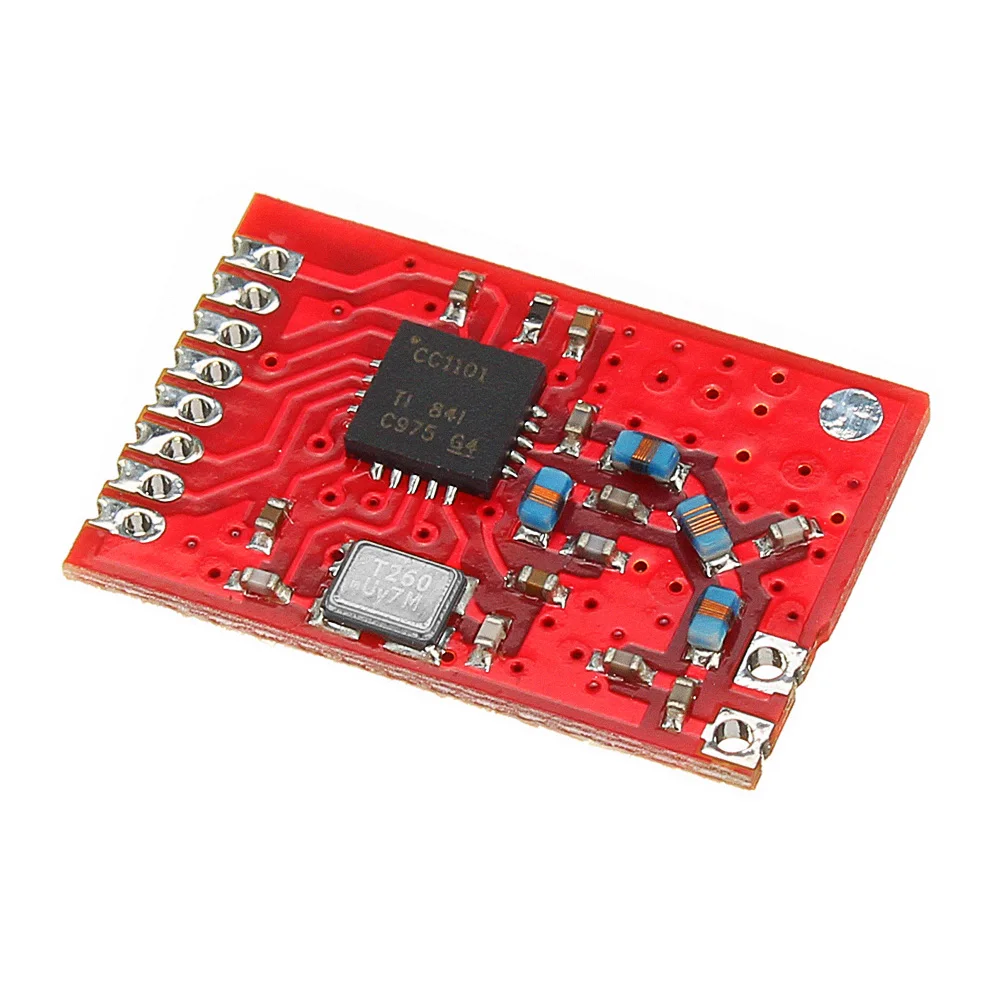

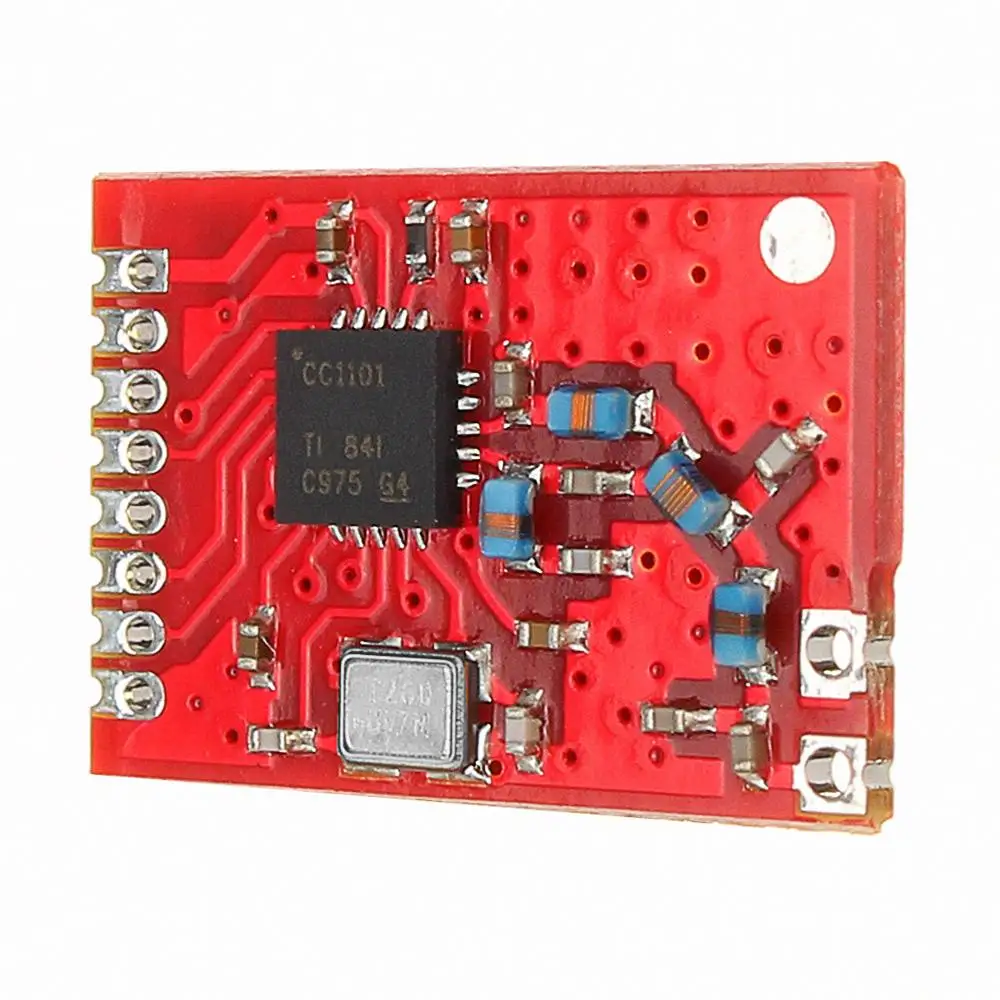

Введение: 07-M1101S-модуль беспроводного приемопередатчика SMD,
Работает на 433 МГц с небольшим размером и 10 мВт передающей мощностью.
RF значения параметров замечание
Рабочая частота 387 ~ 464 МГц по умолчанию: 433 МГц (осциллятор 26 МГц)
Передающая Мощность 10 дБм Макс. мощность (10 мВт)
Чувствительность приема-109 дБм скорость передачи данных воздуха: 0,6 кбит/с
Скорость передачи данных воздуха 0.6k ~ 500 кбит/с по умолчанию: 0,6 кбит/с
Испытательное расстояние 1000 м в открытом и чистом воздухе, с максимальной мощностью, 5dBi антенна усиления, высота 2 м,
Скорость передачи данных: 0,6 кбит/с
Аппаратное обеспечение значения параметров замечание
Размер 13*19 мм
Тип антенны штамп отверстие
Связь интерфейс SPI
Посылка SMD
Электронный параметр мин. Typ. Макс. Блок условие
Мощность поставить 1,8 3,3 3,6 V
Связь уровень 1,8 3,3 3,6 V
Передающий ток 27 29 32 мА 10 дБм (10 мВт)
Получение ток, 16, 18, 20 мА
Ток в спящем режиме 0,3 0,6 2,1 мкА
Рабочая температура-40 20 85 ℃
Рабочая влажность: 10-60 90%
Температура-40 20 125 ℃
Pin без контактный пункт Pin направление Pin Применение
1 VCC-источник питания 1,8 V ~ 3.6VDC
2 GDO0 выходной информации выходной контакт
3 CSN вход чип выбор pin, для запуска SPI связь
4 SCK вход SPI часы pin
5 MOSI вход SPI вход данных pin
6 MISO/GDO1 выход SPI вывод данных
7 GDO2 выходной информации выходной контакт
8 GND-заземление, подключение к электропитанию
9 ANT-антенна
10 GND-заземление, подключение к электропитанию
Область применения:

Измеритель чтения, умный замок, Indusrial беспроводной контроль, датчик температуры/влажности
Посылка включает в себя:

1 x CC1101 433 МГц Беспроводной модуль
