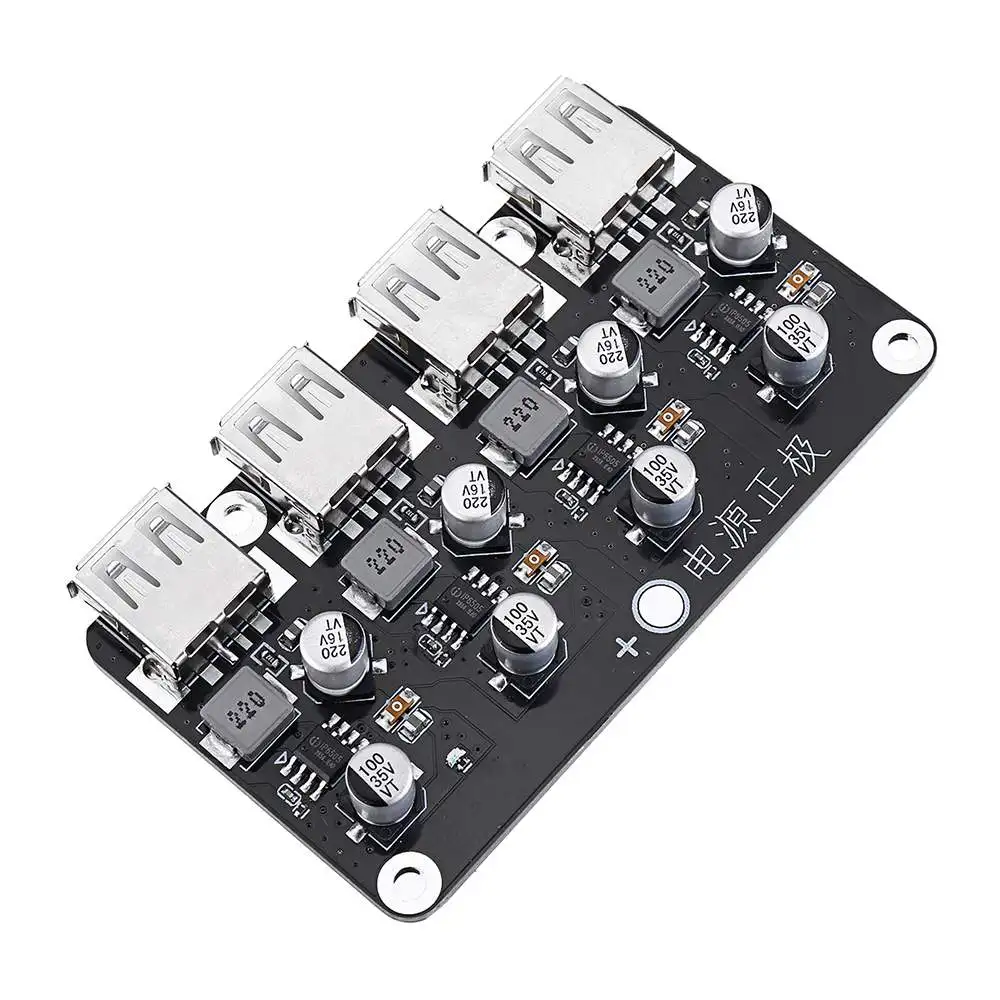

LEORY 4 канала USB 12 В/24 в пост Быстрая зарядка при напряжении печатная плата модуля 12V24V для QC2.0/QC3.0 Шаг вниз Питание модуль

Описание

1. модуль поддерживает быструю зарядку, и каждый канал имеет независимое управление чипом.
Каждый независимый Входной конденсатор и выходной конденсатор, независимое хранение энергии интегрированный индуктор, независимый Самовосстанавливающийся Предохранитель, все четыре отдельных выхода.
2. каждый канал поддерживает QC-3.0 протокол быстрой зарядки, может поддерживать быструю зарядку одновременно, может выводить 5 в 9 в 12 В (требуется поддержка протокола мобильного телефона) напряжение, выходной ток адаптивный, мощность одного канала потребление 24 Вт, 4-х канальный модуль Максимальная потребляемая мощность 96 Вт, PCB принять FR-4 1,6 мм толщина пластины дизайн, Оптимизируйте компоновку и макет, дизайн плотный, нагревание заднего окна, полная рабочая температура нагрузки Низкая, ток в режиме ожидания 0.013A, модуль имеет функцию компенсации выходного напряжения
Особенности:

-Встроенный синхронный переключатель понижающий преобразователь чип
-Выходное напряжение Проводная компенсация
-Выход имеет характеристики CV/CC (выходной ток меньше, чем установленное значение, режим вывода CV; выходной ток больше, чем установленное значение, режим вывода CC)
-Эффективность преобразования до 97%
-Функция плавного пуска
-Выход по току, вход по напряжению, вход под напряжением, защита от короткого замыкания
-ESD 4KV, DC выдерживаемое напряжение 48 V
Технические характеристики:

Диапазон входного напряжения: от 4,5 в до 32 В (входное напряжение должно быть выше выходного напряжения, потому что это модуль типа падения напряжения)
Диапазон выходного напряжения: от 3 В до 12 В (автоматически регулируется в соответствии с протокол быстрой зарядки)
Выходная мощность: максимальная 24 Вт (4V3. 6A, 5V3. 4A, 9V2. 5A, 12V2A и т. д.)
Частота переключения: 220 кГц
Выход Быстрая зарядка:
1. Поддержка BC1.2, для Apple, для samsung-соглашение
2. Поддержка Qualcomm-QC2.0/QC3.0
3. Поддержка MTK PE1.1/PE2.0
4. Поддержка протокола быстрой зарядки huawei FCP
5. Поддержка samsung-соглашение о быстрой зарядке AFC
6. Поддержка Spreadtrum протокол быстрой зарядки SFCP
Применение: автомобильное зарядное устройство, адаптер быстрой зарядки, умная розетка, солнечное зарядное устройство и т. д.
Примечание:

1. Этот модуль оснащен 4-х канальной перепада напряжения Тип быстрой зарядки модуля. Пожалуйста, используйте блок питания 12 V-30 V DC. Положительные и отрицательные полюса нельзя изменить.
2. покупка модуля требует определенного количества ручного включения, и модуль требует провода паяльника.
Посылка включает в себя:

1 x 4-канальный USB 12 V 24 V Быстрый зарядный модуль
