Описание
 |  |  |
 |  |  |
«Беспроводная оболочка»-это модуль ESP32-PICO + SX1276. Обеспечивает Wi-Fi, BLE и LoRa решение. Вы можете обратить внимание, что это Версия модуля “wireless Stick Lite” с улучшенной функцией низкой мощности (10uA в глубоком сне). Размер 38,4x16,1x3,2 (мм) с отверстиями для штампов 1,27 мм посылка может быть собрана в вашу печатную плату или продукты напрямую.
Обратите внимание
Уважаемые покупатели, обратите внимание,

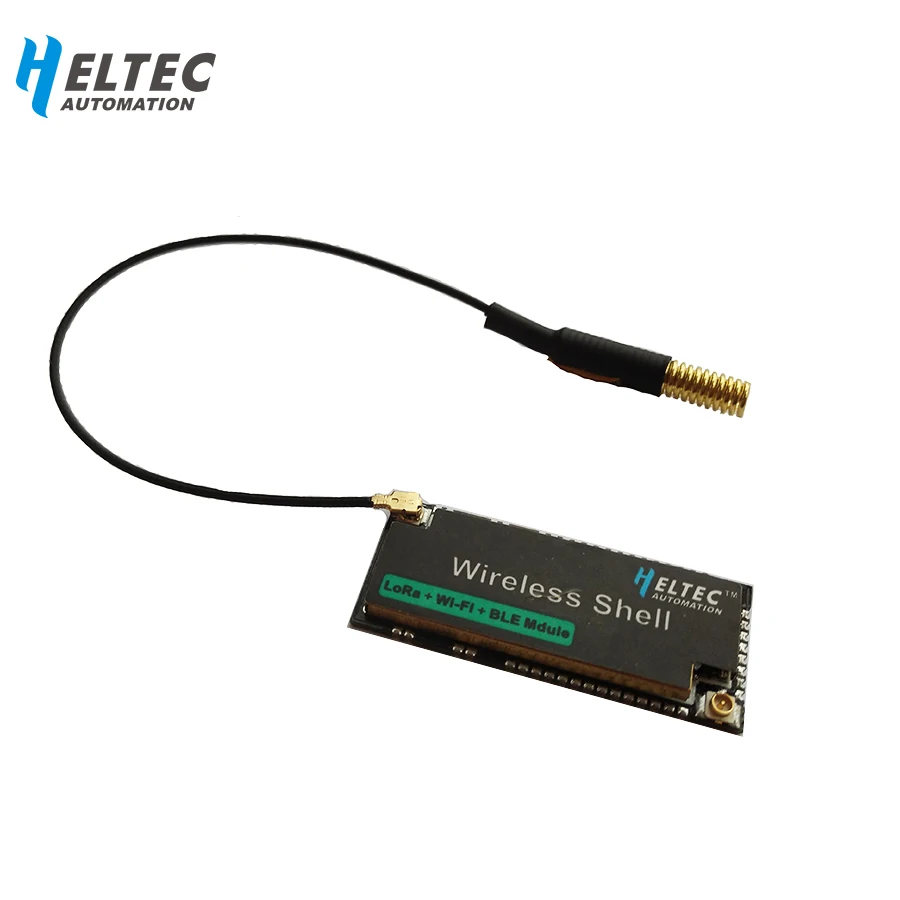

Пожалуйста, обратите внимание, что мы заменяем 868/915 IPEX интерфейсную клеевую антенну, используемую ранее, с 868/915 IPEX интерфейсной пружинной антенной.
Над взглядом
"Беспроводная оболочка" является модулем, должен работать с другими печатными платами, он относится к серии "Heltec LoRa", со следующими характеристиками:
| 1 | Сертификат CE; |
| 2 | Основной чип управления ESP32-PICO (двухъядерный 32-бит MCU + ОТП ядро), с LoRa узел чип SX1276; |
| 3 | Радиочастотное Экранирование (содержит защитную оболочку) и другие меры защиты; |
| 4 | Встроенный WiFi, LoRa, Bluetooth три подключения к сети, встроенный Wi-Fi, Bluetooth выделенная металлическая 3D антенна 2,4 ГГц, защищенный IPEX (U. FL) интерфейс для LoRa использования; |
| 5 | Поддержка среды разработки Arduino; |
| 6 | (Эксклюзив) поддерживает Arduino версию ESP32 + LoRaWAN protocol, предоставленную Heltec. Это стандартный протокол LoRaWAN, который может связаться с любым шлюзом/базовой станцией, работающей по протоколу LoRaWAN (требуется активация серийного номера, только разработка компании) плата доступна, серийный номер можно запросить на этой странице); |
| 7 | Встроенный чип CP2102 USB для последовательного порта, удобный для загрузки программы, отладки печати информации; |
| 8 | Поддержка среды разработки Arduino; |
| 9 | (Эксклюзив) поддерживает Arduino версию ESP32 + LoRaWAN protocol, предоставленную Heltec. Это стандартный протокол LoRaWAN, который может связаться с любым шлюзом/базовой станцией, работающей по протоколу LoRaWAN (требуется активация серийного номера, только разработка компании) плата доступна, серийный номер можно запросить на этой странице); |
| 10 | С хорошей РЧ-схемой и базовым низким энергопотреблением (Ток сна: 10uA, в идеальном случае), это удобно для поставщиков приложений IoT быстро проверять решения и разворачивать приложения; |
Технические параметры
| Источник света | Параметр |
| MCU | ESP32-PICO-D4 (240 МГц Tensilica LX6 двухъядерный + 1 ULP, 600 DMIPS, 520 КБ SRAM, Wi-Fi, двойной режим Bluetooth) |
| Чип LoRa | SX1276 |
| LoRa полосы | EU_433, CN_470_510, EU_863_870, US_902_928 четыре диапазона на выбор |
| LoRa Максимальная выходная мощность | 18dB ± 2dB |
| Аппаратные ресурсы | UART x 3; SPI x 2; igc x 2; IGS x 1 |
| 12-бит ADC; 8-битный DAC | |
| 44 общего GPIO | |
| Дисплей | 0,96 дюймовый 128*64 oled-дисплей |
| Флэш-память | Внутренняя вспышка SPI 4 Мб (32 м-бит) |
| Интерфейс | Антенна LoRa (IPEX) x 2 |
| Размер | 38,4x16,1 мм |
| Управление питанием внешнего устройства (Vext) | √ |
| Конструкция низкой мощности | Режим глубокого сна 10uA |
Молибден проволока Характеристики
| Электрические характеристики | Состояние | Минимум | Типичное | Максимальная |
| Питание | 3,3 В (контактный) питание (≥150 мА) | 2,7 V | 3,3 V | 3,5 V |
| Потребляемая мощность (мА) | WI-FI сканирования | 115mA | ||
| WI-FI AP | 135mA | |||
| LoRa 10dB выбросов | 50mA | |||
| LoRa 12dB выбросов | 60mA | |||
| LoRa 15dB выбросов | 110mA | |||
| LoRa 20dB выбросов | 130mA | |||
| Выход | Управление питанием внешнего устройства (Vext 3,3 В) | 350mA |
| Как установить Heltec ESP32 Arduino среда разработки | - | Http://www.heltec.cn/wifi_kit_install/ |
| Беспроводной оболочки исходный код | Heltec ESP (ESP32 и ESP8266) framework (основная часть продуктов серии Heltec ESP Arduino, работающая среда) | Https://github.com/Heltec-Aaron-Lee/WiFi_Kit_series |
| Heltec ESP32 library (должна работать с Heltec ESP framework) | Https://github.com/HelTecAutomation/Heltec_ESP32 | |
| Heltec ESP32 LoRaWAN library (стандартная LoRaWAN protocol library, предоставляемая компанией Heltec Automation, требуется лицензия для активного использования | Https://github.com/HelTecAutomation/ESP32_LoRaWAN | |
| Схема беспроводной оболочки Pin out | Https://github.com/Heltec-Aaron-Lee/WiFi_Kit_series/blob/master/PinoutDiagram/ Wireless_Shell.pdf | |
| Таблица отличий продуктов Heltec LoRa Node (Таблица выбора продуктов) | Https://docs.heltec.cn/#/zh_CN/products/lora/lora_node/ Heltec_lora_node_list_eu | |
| Краткая информация о распространенных проблем | Http://www.heltec.cn/wifi_kit_issue/ | |
| Беспроводной основа печатной платы посылка | Беспроводной основа печатной платы посылка | Http://docs.heltec.cn/download/Wireless_Shell.PcbLib |
| AutoCAD и 3D для рисования | AutoCAD 2017 версия drawding | Http://docs.heltec.cn/download/Wireless_Shell.dwg |
Этот продукт не может удовлетворить ваши потребности? Выберите один из нашихLoRa узел Семья.
Линейка продуктов "Heltec LoRa" уже включает следующие опции:
>LoRa spread spectrum коммуникация (узел);
>Батарея приведенный в действие;
>Хорошая конструкция РЧ цепи и соответствие сопротивления.
Примечания:
> Модуль-только основная функция, необходимо сотрудничать с внешней печатной платой или схемой.
Литий: ВСЕ Литиевые батареи Разъем для Heltec платы является SH1.25-2;
Vext: 3,3 В (500 мА) выход, для внешних устройств (например, датчиков) питания, в режиме глубокого сна, Vext может быть отключен с помощью программного обеспечения;
Низкая мощность: низкая мощность продукта, всей цепи, измеренные данные являются током системы во время глубокого сна.
| Продукт | Тип * | MCU | Флэш-память | Батарея | Батарея обнаружения | Vext * | Низкая Мощность | Дисплей |
| WiFi LoRa 32 (V2) | Дев-доска | ESP32 | 8 Мб | Литий * | √ | √ | 800uA | OLED (128x64) |
| Беспроводной палка | Дев-доска | ESP32 | 8 Мб | Литий * | √ | √ | 800uA | OLED (64x32) |
| Беспроводной палка Lite | Дев-доска | ESP32-PICO | 4 Мб | Литий * | √ | √ | 35uA | x |
| Беспроводной оболочки | ESP32-PICO | 4 Мб | - | √ | x | 35uA | x | |
| Комплект 151 | Дев-доска | STM32L151CUB6 | 128kB | Литий * | x | x | 7uA | x |
| LoRa узел 151 | Дев-доска | STM32L151CUB6 | 256kB | 1/2 AA литиевый сульфит хлора батарея 1/2 AA литиевый сульфит хлора батарея | √ | √ | 1.8uA | x |
| Черепаха доска | Дев-доска | STM32L432KC | 256kB | Батарейки AAA-2 шт. | √ | √ | 5uA | x |
Chengdu Heltec Automation technology Co., Ltd. (английская аббревиатура Heltec Automation). В настоящее время, исследования и разработки компании и производства включают OLED матричный экран, электронные чернила, продукты серии IoT, loRa поддерживающие решения и высокоточные регуляторы температуры с автоматическим управлением в качестве ядра.
В настоящее время существует сильная команда технических исследований и разработок, научная производственная и производственная платформа и система управления качеством со строгим качеством и качеством.
Advatage:
Стабильная производительность, экономичная продукция, высокое качество и превосходный сервис, наши продукты не только получили хорошую репутацию в стране, но и получили высококачественную оценку во Франции, Германии, России, США, Южная Корея и другие страны.
| 1 | Строгий контроль качества системы |
| 2 | Высокий уровень обслуживания |
| 3 | Высокое качество команда |
| 4 | Компоненты используют известные бренды |
| 5 | Быстрая реакция покупателей программы |
| 6 | Собственная перерабатывающая установка, быстрое производство, оснащенная автоматической SMT печатной машиной, автоматической трафаретной печатной машиной и духовкой |
Опыт:
| Команда разработчиков | 6 лет |
| По выгодной цене | 5 лет |
| Производство | 3 года |
| Поддержка плана | 3 года |
| Международного Рынок | 2 года |
Характеристики
- Бренд
- Heltec Automation
- Номер модели
- HTIT-WSh
- Place of Original
- Sichuan China(Mainland)
- LoRa Chip
- SX1276
- MCU
- ESP32-PICO-D4
- Size
- 38.4*16.1mm
- LoRa Bands
- EU_433, CN_470_510, EU_863_870, US_902_928
- LoRa maximum output power
- 18dB ± 2dB
- FLASH
- internal 4MB(32M-bits) SPI FLASH
- Interface
- LoRa antenna (IPEX) x 2
- External device power control(Vext)
- True
- Low power design
- deep sleep mode 10uA
- Hardware resources
- UART x 3; SPI x 2; I2C x 2; I2S x 1
