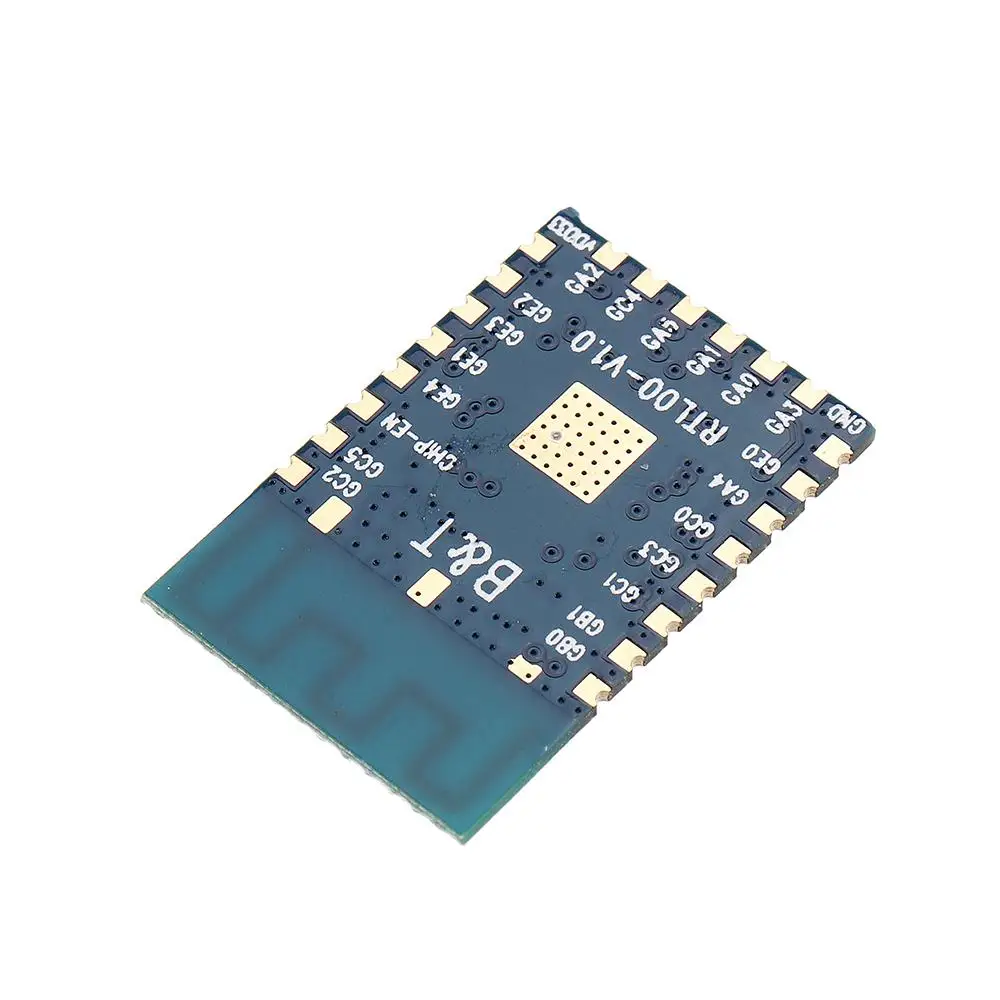

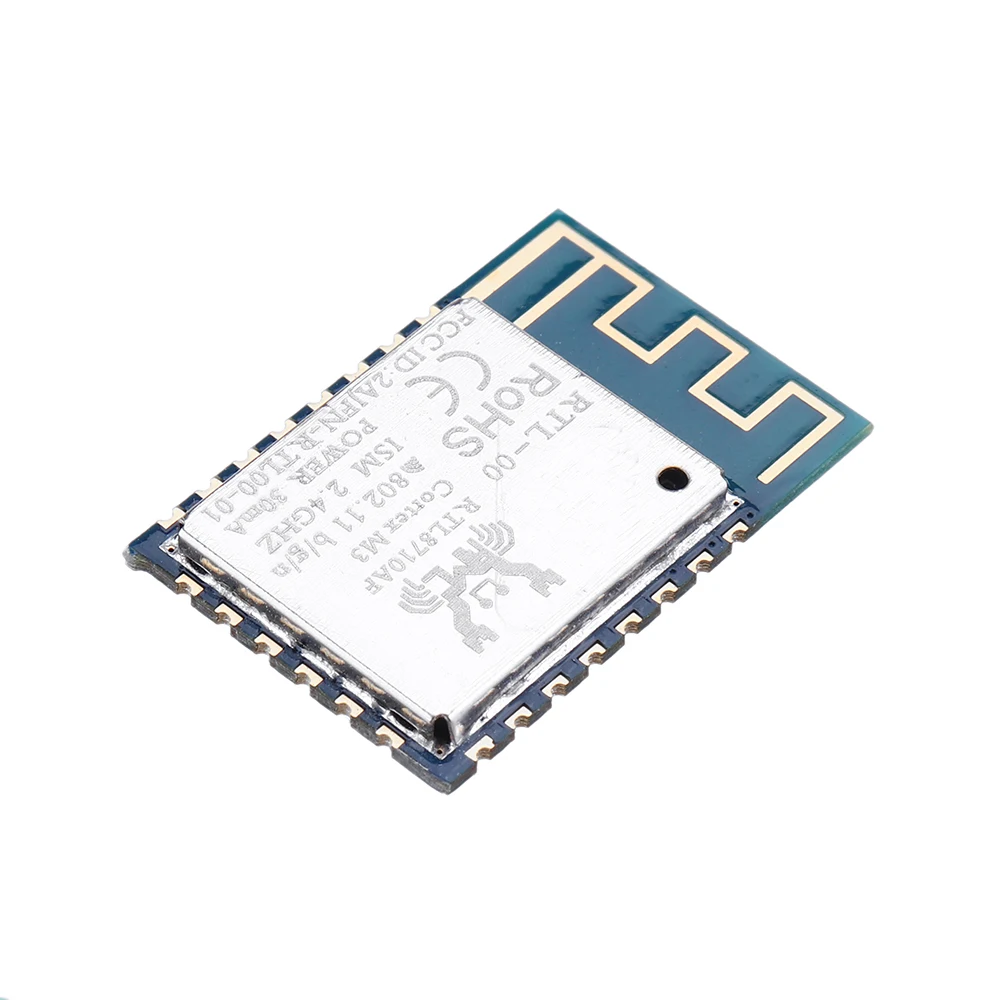

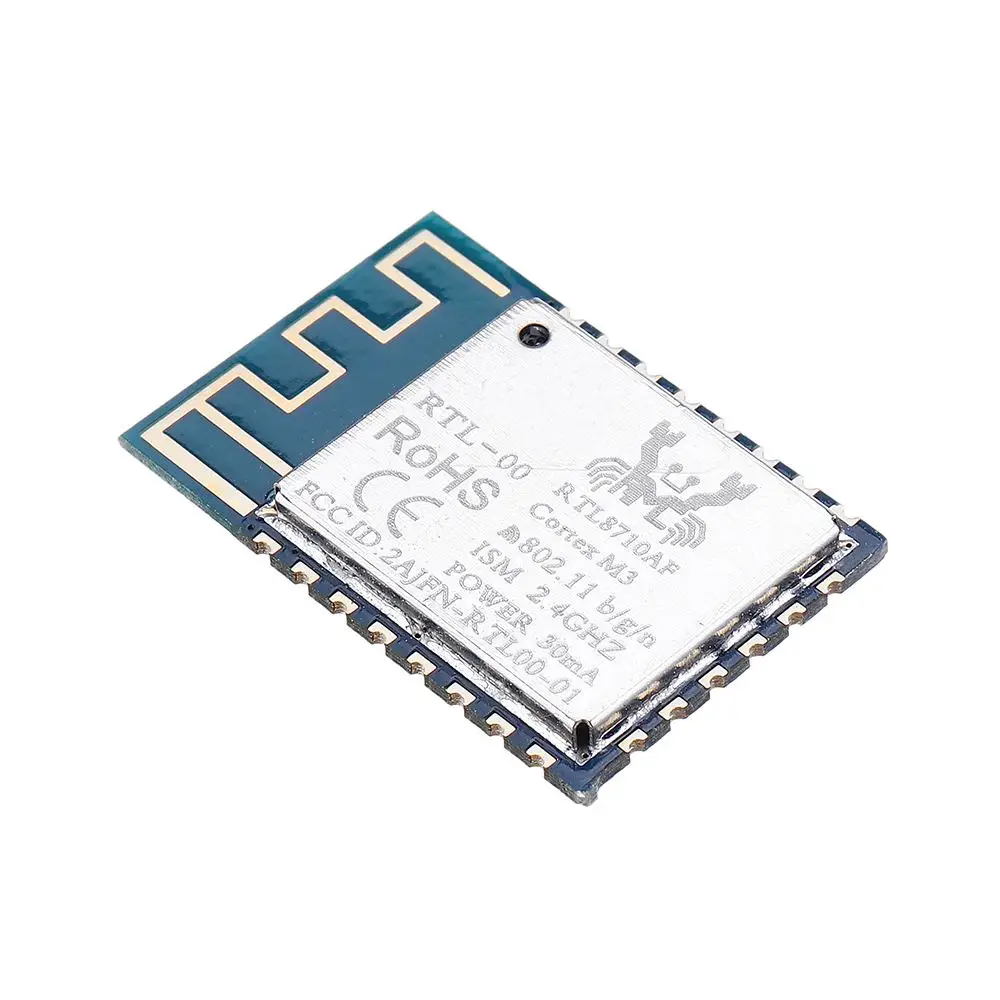

Беспроводной Wi-Fi 2,4 ГГц IOT модуль CLAITE 1 шт. RTL8710AF с ESP-12F ESP12E Pin-Pin для умного дома

Описание

Чтобы загрузить, нажмите «больше документов»:RTL8710AF

Технические характеристики:

PADI IoT штамп, питание от Realtek RTL8710AF, является высокоинтегрированным, одночиповым, низкомощный WiFi контроллер со встроенной антенной.

Штамп сочетает в себе ARM Cortex M3, интегрированную вспышку и ОЗУ, WLAN-MAC, WLAN baseband, RF balun, PA, LNA приемник, SAW фильтр и модуль управления питанием.

Предназначен для производителей с высокоскоростными интерфейсами SPI/I2C/UART для приложений IoT с минимальными требованиями к площади печатной платы (PCB).

Штамп PADI IoT даже меньше, чем штамп США.

Встроенный кэш RTL8710AF улучшает производительность системы и снижает требования к памяти.

С бортовой вспышкой 1 Мб, PADI IoT штамп можно запрограммировать для запуска пользовательская прошивка, которая может общаться с внешними датчиками

Или чипсет через различные интерфейсные порты, такие как SPI, UART, I2C, PWM и GPIO.

Особенности:

-802,11 b/g/n, CMOS-MAC, Baseband PHY

-Встроенный низкое энергопотребление 32-битный Процессор как процессор приложений

-Встроенный протокол TCP/IP

-Встроенный переключатель TR, balun, LN, усилитель мощности и соответствующая сеть

-Встроенные компоненты PLL, VLDO и управления питанием

-MO, 2x1 MIMO

-A-MPDU, A-MSDU агрегация и 0,4 s интервал защиты

-Wi-Fi 2,4 ГГц, поддержка режима безопасности WPA/WPA2

-Поддержка модуля STA/AP/STA + AP

-Поддержка функции Smart Config (включая устройства Android и iOS)

-SPI, UART, I2C, PWM, GPIO

-Ток глубокого сна 10uA, ток выключения ниже 5uA

-Пробуждение, подключение и передача пакетов данных в пределах 2 мс

-Режим 802.11b + выходная мощность 17dBm

-Мощность в режиме ожидания ниже 1,0 МВт (DTIM3)

-Диапазон рабочей температуры:-20 ℃ ~ 85 ℃

Посылка включает в себя:

1 x Беспроводной IOT модуль RTL8710AF
