LEORY ESP8266EX wifi 2,4 ГГц 100 мВт PCB антенна IoT UHF беспроводной приемопередатчик ESP8266 передатчик и приемник RF модуль

Описание

Чтобы загрузить, нажмите «больше документов»:E103-W01

Нажмите для загрузки: E103-W01

Технические характеристики:

RF значения параметров замечание
Рабочая частота 2402 ~ 2483 МГц по умолчанию: 2,4 ГГц
Передающая Мощность 20 дБм около 100 мВт
WiFi версия 802,11 b/g/n
Испытательное Расстояние 100 м в открытом и чистом воздухе, с максимальной мощностью, 5dBi антенна усиления, высота 2 м

Аппаратное обеспечение значения параметров замечание
Размер 16*24 мм
Тип антенны PCB 50Ω характерный сопротивление
Связь интерфейс UART
Посылка SMD

Электронный параметр мин. Typ. Макс. Блок условие
Мощность питания 3 3,3 3,6 V
Связь уровень 3 3,3 3,6 мА
Передающий ток 165 170 180 мА 20дбм (100 мВт)
Ток в спящем режиме 0,4 0,5 0,6 мА
Рабочая температура-40 20 85 ℃
Рабочая влажность: 10-60 90%
Температура-40 20 125 ℃

Посылка включает в себя:

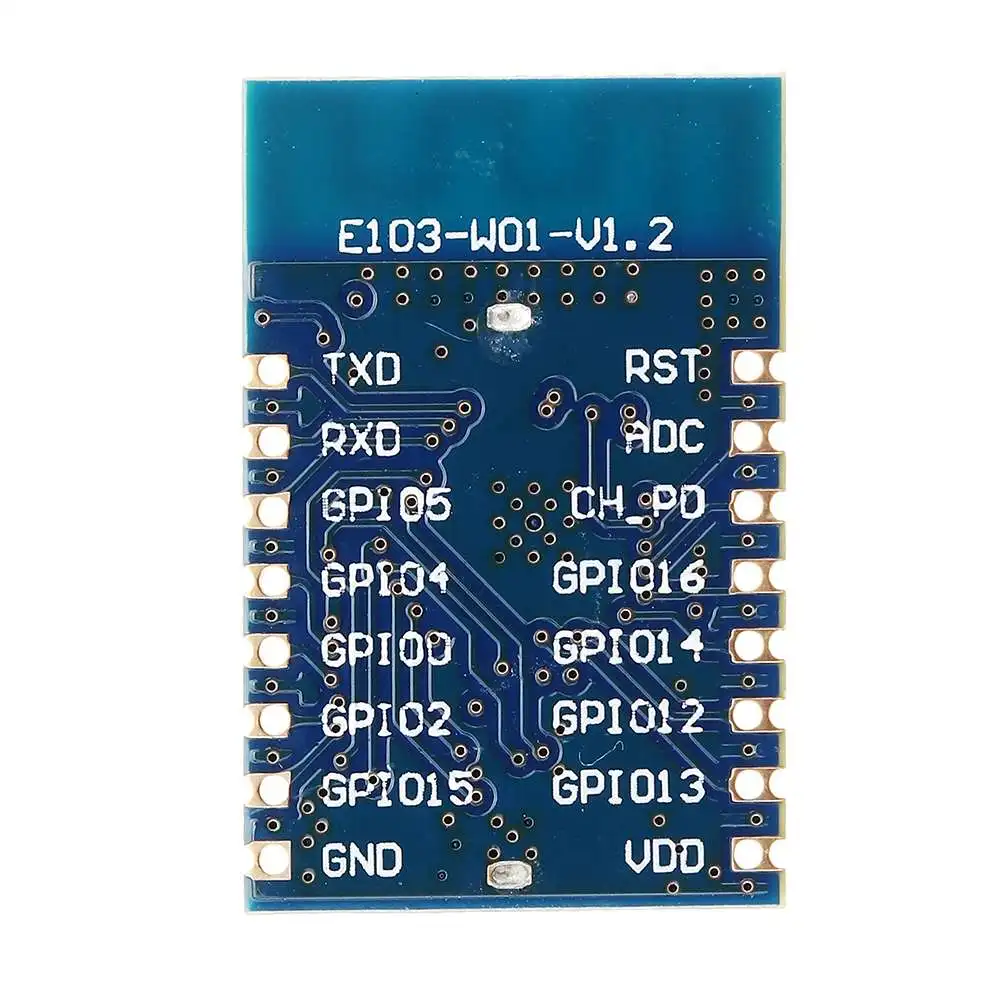

1 x E103-W01 WI-FI ESP8266EX 2,4 ГГц модуль
