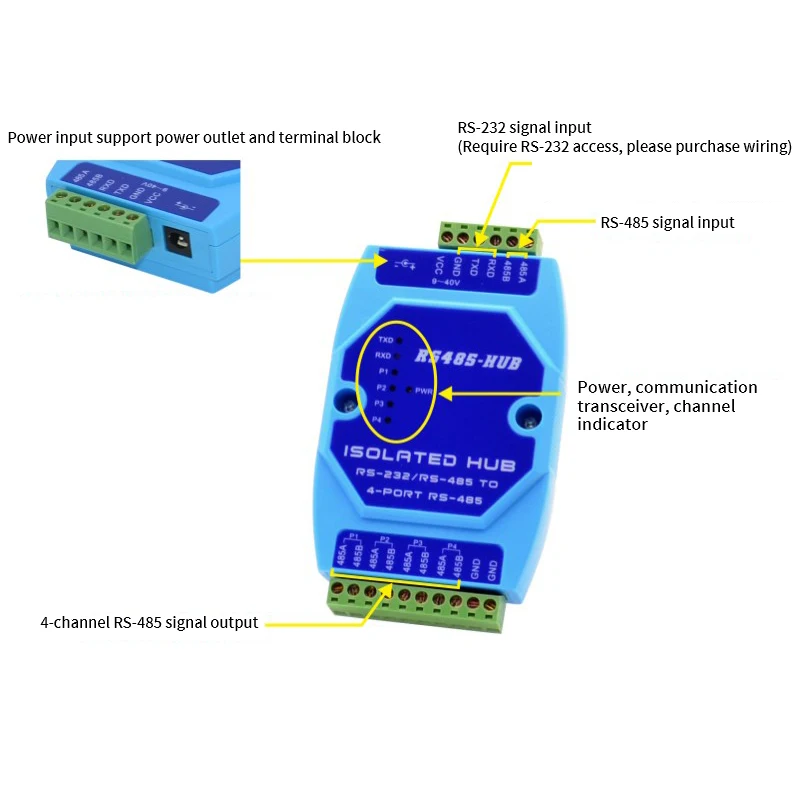

4-channel RS485 hub sharing device 485 splitter 485hub 1 in 4 out Industrial-grade optical isolation

JPX-6041-это RS-485 концентратор разветвителя шины (хаб), предназначенный для промышленной автоматизации связи, которая обеспечивает RS-485 сеть звездной структуры автобуса и удовлетворяет RS-485 требования к большой системе в сложных условиях электромагнитного поля. Поддержка скорости передачи составляет до 115,2 кбит/с, RS-485 интерфейс использует технологию оптической изоляции, 600 Вт атмосферное перенапряжение цепи защиты, обеспечивает 2500 В изолированное напряжение может эффективно пристегивать молниеносную и антистатическую защиту. Дискриминирующая схема, используемая в RS-485 режиме работы, может автоматически воспринимать направление потока данных и автоматически переключать цепь управления включения, чтобы легко решить проблему RS-485 задержки трансивера. Расстояние передачи интерфейса RS-485 превышает 3000 метров, а производительность стабильна. Широко используется в системах сбора платных дорожек, системах мониторинга дорог и системах сбора энергии, это продукт преобразования интерфейса данных с отличной производительностью и отличной ценой.

Особенности:

★Встроенный фотоэлектрический изолятор и 600 Вт схема защиты от перенапряжения

Он может обеспечить изоляционное напряжение 2500 В, которое может эффективно подавлять молнии и ЭСР, и может эффективно предотвратить удары молнии и общие наземные помехи.

★Встроенный процессор ЦП автоматически определяет направление потока данных канала

Автоматически Определите состояние канала, автоматически Переключайте включенную цепь управления и легко Решите проблему преобразования трансивера RS-485

★Использование внешнего источника питания для обеспечения широкого напряжения

Питание от внешнего источника питания, безопасное и надежное, пригодное для использования на открытом воздухе, обеспечивающее DC9-40V входное напряжение

4-канальный RS-485 выходной сигнал

Поддержка 1 способ RS-232/485 до 4 способ RS-485 (1 поворот 4, 4 поворот 1)

Высокопроизводительный ограничитель бросков напряжения

Встроенный isolation модуль изоляции питания

Связь использует высокоскоростной оптосоединитель защиты изоляции

Скорость передачи данных адаптация

Асинхронный полудуплекс, двусторонняя связь

9-40VDC широкий диапазон входного напряжения

Легко устанавливать рельсы

Параметры продукта:

★Совместимость со стандартами rs-232, RS-485TIA/EIA

★Автоматическая отправка и получение данных: RS232 трехпроводная (TXd. rxd. gnD) связь

★Входной интерфейс: 1 способ interface/интерфейс RS-485

★Выход интерфейс: 4-канальный RS-485 интерфейс

★Скорость связи: 300bPS-115.2KBPS (адаптивная)

★Источник питания: DC9-40V500mA

★Емкость нагрузки: можно подключить 128 устройств на интерфейс RS485

★Расстояние связи: 3000 метров (на интерфейс)

★Индикатор работы: мощность, Индикация направления данных, индикация канала

★Режим работы асинхронный полудуплексный (RS-485)

★Оптическая изоляция: изолированное напряжение 2,5 KVrms/500VDC изоляция, изолированный DC/DC модуль, RS-485 обеспечивает атмосферное перенапряжение 600 Вт, 15KV защита от ЭСР

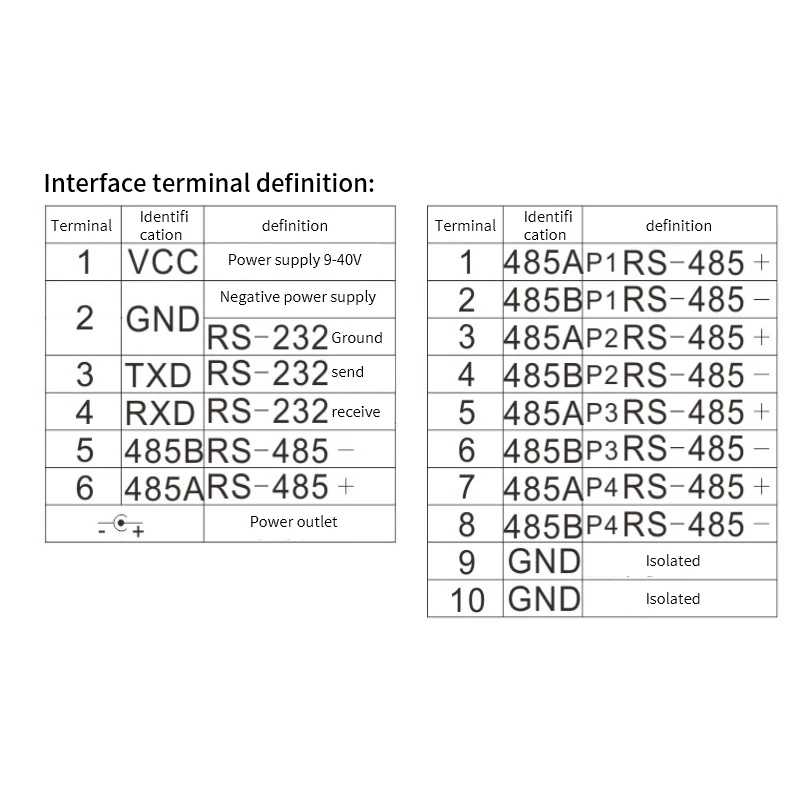

★Электрический интерфейс: RS232, RS485 (6 и 10-ядерный промышленный контакт блок), блок питания (2,5 разъем)

★Средняя передача: витая пара или экранированный кабель

★Способ установки: 35 мм с установкой рейки, задняя панель 4 отверстия установки

★Размер конструкции: 122 × 72 × 33 (мм), Длина x Ширина x высота (мм)

★Условия использования: от-40 °C до 85 °C, относительная влажность> 95% RH
