Описание

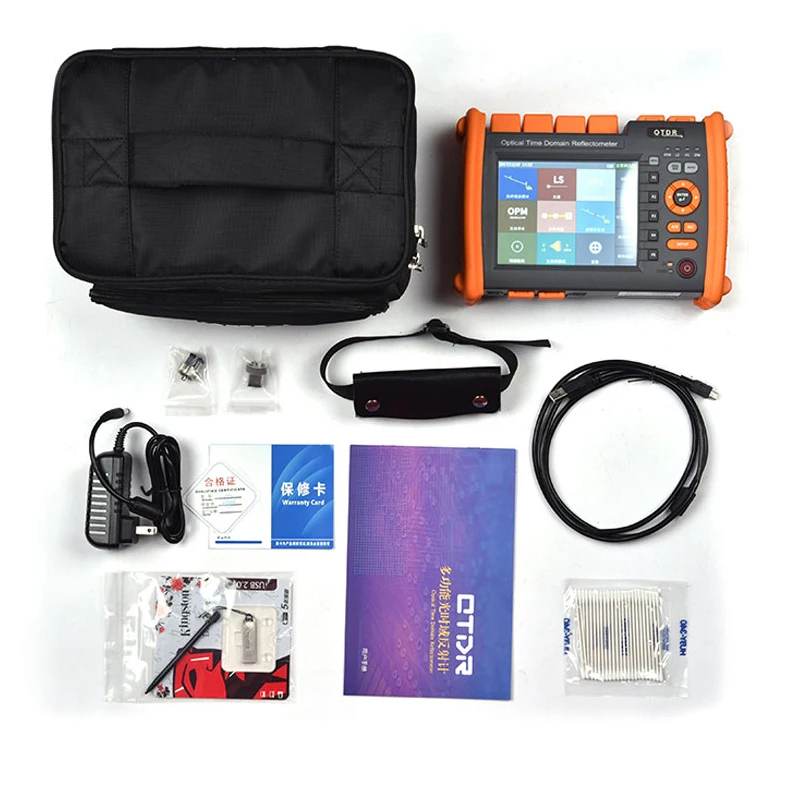

Оптический рефлектометр NK5600-это высокопроизводительный Многофункциональный тестовый прибор, разработанный для сети FTTx. Продукт имеет максимальное разрешение 0,05 м и имеет минимальную площадь тестирования 0,8 м.
Данный товар включает в себяИсточник OTDR/светильник, OPM (оптический измеритель мощности) и функции VFLВ одном корпусе. В нем используются сенсорные и клавишные Двойные режимы работы. Продукт имеет богатый внешний интерфейс и может быть удаленно управляется через интерфейс Ethernet, или через два различных интерфейса USB, внешний u-диск, принтер и ПК передачи данных.
TheOTDR поддерживает тесты усреднения и в реальном времени с компактным дизайном, отличной стабильностью, удобством в использовании и экономичностью. Горячие клавиши обеспечивают удобный обзор и анализ событий. С помощью программного обеспечения TraceManager вы можете сохранять и передавать тестовые данные от OTDR к ПК для дальнейшего анализа, создания отчетов и печати.
Примечание: Этот OTDR имеет 4 функции:
OTDR, VFL, OPM, LS (светильник-источник),
Он не имеет других дополнительных функций, таких как OFD,Карта событий, OLT (тест оптических потерь),И так далее
Особенности:
Менее 0,8 м кратковременное событие мертвая зона, тестовое волокно Перемычка легко; Встроенный 5,8 дюймовый цветной TFT ЖК-дисплей, ключ/сенсорный двойной режим работы. Встроенный стабильный светильник с функцией источника 1310/1550 нм; Встроенная функция тестирования оптического измерителя мощности; Встроенный Видимый красный дефект (VFL) Имеет уникальную функцию самодиагностики результатов теста; Независимый и удобный однокнопочный автоматический режим работы, функциональные кнопки тестирования в реальном времени; Функция проверки синхронизации нескольких волн; С возможностью просмотра нескольких сигналов; Ленточное неразрушающее тестирование (онлайн-тестовый модуль); Светильник связи с функцией автоматического мониторинга; С функцией беспроводной передачи тестового файла; Функция сигнализации низкого напряжения батареи; WinCE операционная система WindowsПараметры
Широкий динамический диапазон | 32/30dB |
Начиная точность | ± (1 м + интервал выборки + 0.005% × расстояние) (за исключением ошибки вставки коэффициента Преломления) |
Самый высокий начиная разрешение | 0,05 м |
Тесты диапазон | 0,4, 0,8, 1,6, 3,2, 6,4, 16, 32, 64, 128, 256, 512 км |
Тесты импульсный Ширина | 5,10, 30100275500, 1000,5000, 10000, 20000ns |
Потери порог | 0.01dB |
Образец очков | 128 k |
Линейность | 0.05dB/дБ |
Потери Разрешение | 0.001dB |
Сигналов емкость для хранения | ≥1000 штук |
Внешний интерфейс | USB, мин USB, RJ-45 |
Оптический выходной интерфейс | FC/SC/ST (сменный) |
VFL | 650 нм ± 10 нм, ≥5 МВт (обычно) |
Оптический измеритель мощности Диапазон волн/диапазон мощности | 1200 нм до 1650 нм, от-50 до + 26 дБм |
Стабилизированный свет источник функция 1310/1550nm | -5 дБм, CW (270 Гц, 1k270гц, 2k270гц) |
Дисплей | 5,7 дюймовый цветной TFT lcd сенсорный экран |
Батарея | Литиевый Аккумулятор 7,4 В/6300 мАч, поддерживает до 12 часов непрерывной работы |
Мощность Выход | 19 V. 1.31A |
Приспосабливаться к окружающей среде Рабочая температура | -5 ~ + 50 °C, Температура хранения:-20 ~ + 70 °C |
Относительная влажность | От 0 до 95% без конденсации |
Размер | 215 мм * 150 мм * 70 мм |
Вес (с батареей) | 1,15 кг |
Характеристики
- Бренд
- AUA
- Тип разъема
- SC/UPC
- Волокно Тип
- Одиночный режим
- Длина пункт
- 1 м
- Габаритные размеры
- 44x45x66
- Совместимость
- TP-LINK
- Номер модели
- NOVKER NK5600
